医用气体系统是医疗机构基础设施中不可或缺的重要组成部分，尤其在卫生院等基层医疗机构中，合理的气体系统设计不仅能够提升医疗质量，还能有效保障患者的生命安全。医用气体工程图纸的设计是整个系统建设的关键环节，它直接关系到设备选型、管道布置、施工安装以及后期的运行维护。因此，针对一般卫生院的特点，科学、规范地完成医用气体工程图纸设计具有重要意义。
医用气体系统的设计应根据卫生院的建筑规模、科室设置及实际用气需求进行合理规划。一般卫生院通常设有门诊部、观察室、手术室、治疗室、氧气供应室等功能区域，因此气体种类主要包括医用氧气、负压吸引和压缩空气三种。在图纸设计中，应明确各类气体的供气范围、终端布置位置以及主管道走向，确保各功能区域能够得到稳定、高效的气体供应。

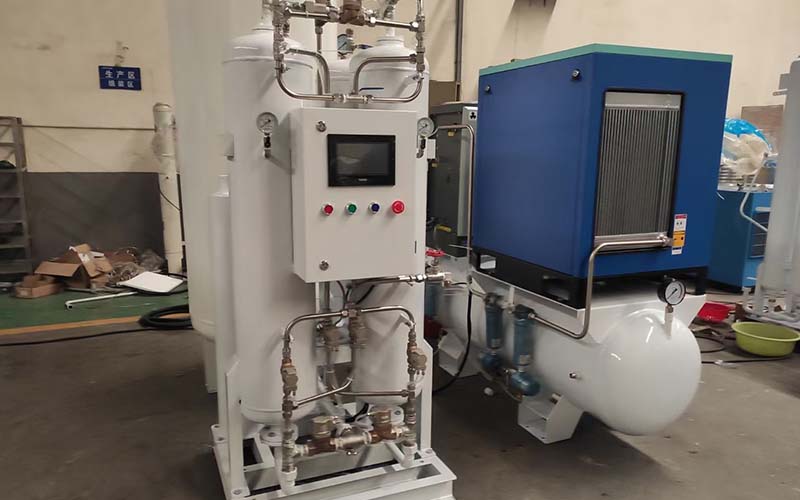

气体站房的位置选择是图纸设计的重要内容之一。氧气站房应独立设置，并远离火源、热源及人员密集区域，同时满足通风、防火、防爆等安全要求。图纸中应标明氧气汇流排或液氧储罐的安装位置、尺寸及安全间距，确保符合国家相关规范。对于使用氧气瓶供气的卫生院，图纸中还应规划气瓶储存区、汇流排间及气体控制柜的布局，合理安排通风和安全通道。

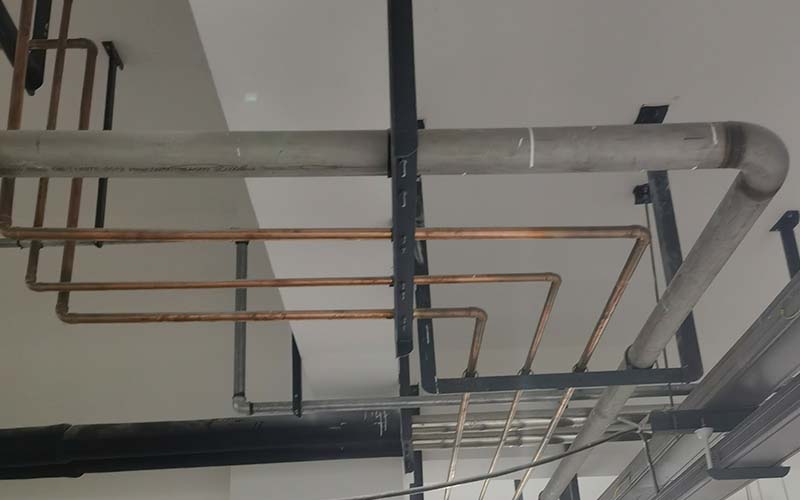

在管道系统设计方面，图纸应清晰标注主管道、支管道的走向、管径、材质及安装高度。医用气体管道应采用铜管或不锈钢管，以确保气体输送的洁净度和安全性。图纸中还应标明各楼层、各科室的气体终端位置，终端应设置在便于医护人员操作的位置，并根据不同气体采用不同接口标准，防止误接。

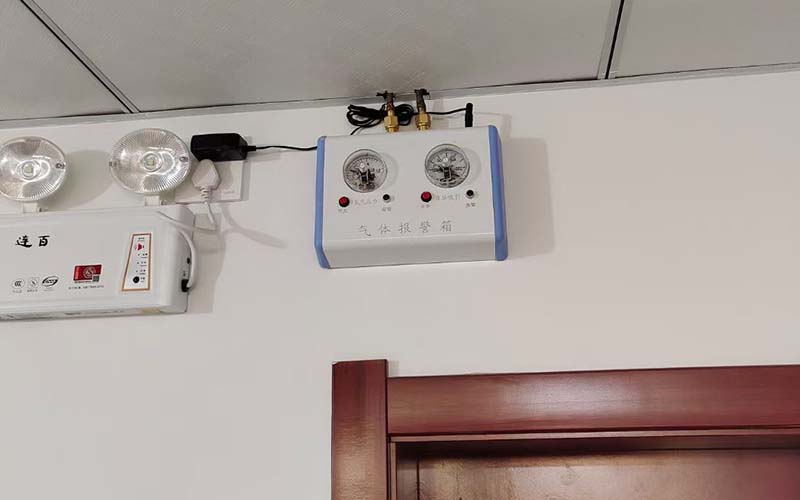

图纸中还需体现系统的安全与监测设施。例如，应在关键节点设置压力表、安全阀、气体泄漏报警装置等，以便实时监测系统运行状态。同时，应设计应急供氧方案，如备用气瓶组或UPS不间断供气装置，确保突发情况下供气不中断。
图纸设计应符合国家现行标准《医用气体工程规范》（GB50751）及相关行业规范，确保设计内容具有可实施性和可维护性。设计单位应与施工单位充分沟通，确保图纸能够准确指导施工，并为后期系统的运行维护提供便利。
一般卫生院的医用气体工程图纸设计应结合实际需求，科学布局站房、管道和终端设备，注重安全性、实用性与可扩展性，为基层医疗机构提供高效、稳定的气体供应系统，助力提升基层医疗服务水平。
