本项目为医用气体配套系统设计 ,包括医院的医用中心供氧系统、医用呼叫对讲系统、医用床头设备配套系统的方案设计。本次设计包括38个房间,100个用气点。

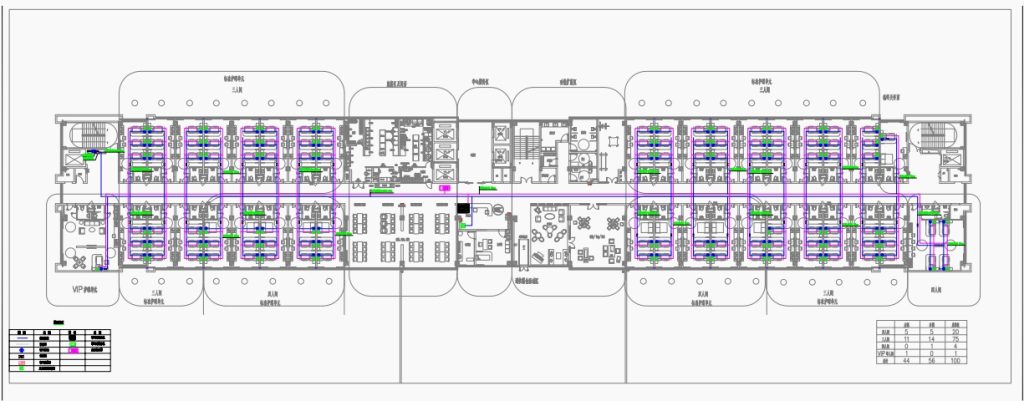

100用气终端医用中心供氧气体工程系统方案


中心供氧系统由管道、设备带、阀门及氧气终端等组成,氧气通过管道输送至各用气点。
医用中心供氧系统
分管道、氧气终端压力为0.4MPa,氧气流量计和二级稳压箱安装至楼层主管道上,用于检测流量,并准确提供该楼层的供气压力。气体报警箱安装于护士站,用于保证各病房的终端压力和检测病区压力情况,便于管理和维修。氧气管道采用脱脂紫铜管,阀门、三通及接头等均采用脱脂紫铜管,且与氧气接触部分的材料严禁使用含油或可燃材料。每个病房需安装一个氧气维修阀,以方便维修。
医用呼叫对讲系统
呼叫对讲主机安装于护士站,呼叫分机安装于各病房床头,配合走廊显示屏及主机使用,患者在病房呼叫时,走廊显示屏及护士站显示呼叫的病房病床号等。

100用气终端医用中心供氧气体工程系统方案

设备带配电系统

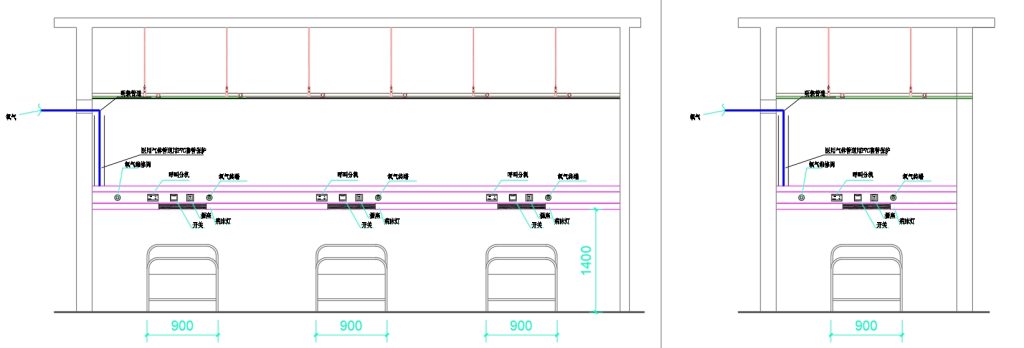

病房床头1.4米高安装铝合金设备带(实际安装高度可根据现场装修情况安定),每病床配置氧气维修阀、氧气终端、内置床头灯及灯罩。灯开关、对讲分机、电源插座。

我们提供专业的系统设计、配置清单、施工图纸,专业的施工,人性化的售后服务,为各医疗机构中心供氧系统提供服务。
