医院供氧系统工程管道及配件
1、在铺设压缩医用气体管道的地方,其环境温度应始终高于管道中气体露点温度的5℃以上,因为冷气候可能会使医用气体沉淀冷凝水管道部分采取保温措施。医用真空管道的坡度不得小于0.002。
2、医用氧气,N2、二氧化碳、氧化亚氮及其混合气管道的铺设处应通风良好,管道不得穿过医务人员的生活和办公区域。管道中不得设置法兰或闸阀。
3、医用气体管道的生命支持区应从医用气源中独立连接。
4、建筑物内的医用气体管道应铺设在专用管井内,不得与可燃、腐蚀性气体或液体、蒸汽、电气、空调风管等同用管井。

医院供氧系统工程管道及配件

5、室内医用气体管道应明确应用,表面应采取保障措施。局部埋设应设置在专用槽板或管沟内,管沟底部应与医疗供应设备或大气交流。
6、当医用气体管道穿过墙壁、地板和建筑基础时,应设置套管,穿过地板的套管应至少比地板表面高50mm。套管内的医用气体管道不得有焊缝,套管与医用气体管道之间应填充不燃材料。
7、医疗房间内的医用气体管道应采用等电位接地;医用气体的汇流排放、转换设备、减压出口、安全排放出口和输送管道应采用防静电接地;医用气体管道的接地间隔不得超过80m,不得小于一个。室外埋地医用气体管道两侧应有接地点;除等电位接地外,应单独接地,接地电阻不得大于100。
8、医用气体输送管道的固定支架应采用不燃材料制成,并进行防锈处理,管道与支吊架接触处应进行绝缘处理。
9、架空敷设的医用气体管道,标准直管支吊架的最大间应符合表5.1.9规定:重接管道限位移支架之间应为表5.1.9中数据的1.2倍~1.5倍,每层应设置一个地板。

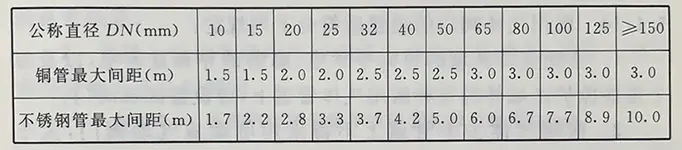

表5、1、9医用气体系统水平直管支吊架最大间距

医院供氧系统工程管道及配件

注:表中不锈钢管间隔按表5.2、3厚度规定:DN8管道水平支架间隔小平等于1、0m、
10、架空敷设的医用气体系统管道之间的距离应符合下列规定:
(1)医用气体管道与配件边缘之间的距离不小于25mm,应满足维护要求;
(2)医用气体管道与其他管道的最小间隔应符合表5.1.第十条规定,不能满足的,应当采取适当的隔离措施。

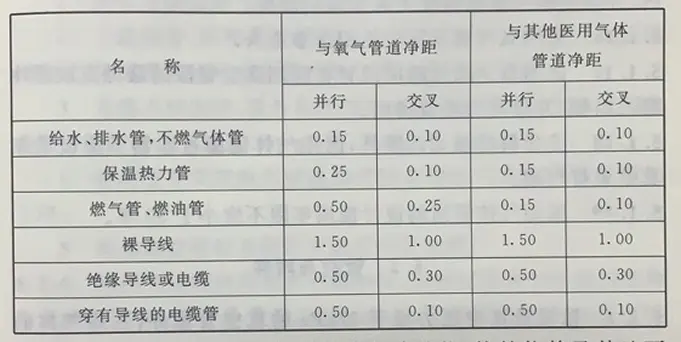

表5.1.10架空医用气体系统管道与其他管道之间的最小间隔(m)

医院供氧系统工程管道及配件

11、埋地医用气体管道与建筑物、构筑物及其地下管道的最小间隔应符合现行国家标准《氧气站设计规范》GB50030相关地下敷设氧气管道的间隔规定。
12、埋地或沟内的医用气体管道不得采用法兰或法兰连接,并应加强绝缘和防锈处理。
13、埋地医用气体管道深度不得小于当地冻土层厚度,管顶距地面不得小于0.7m。当埋地管道穿越路面或其他情况时,应增加防护套。
14、医用气体系统阀门的设置应符合下列规定:
(1)生命支持区的每个手术室、麻醉诱导和复苏室,以及每个重症监护区外的每个医用气体管道,都应设置区域闸阀;
(2)电动或气动阀不得用于医用气体的主要管道,DN25以上的医用氧气阀不得用于快速开启阀;除区域闸阀外的所有闸阀应设置在特殊管理区域或带锁柄的闸阀;
(3)医用气体管道系统预留端应设置闸阀,堵塞管道末端。
15、医用气体区阀门的设置应符合下列规定:
(1)区域闸阀与其控制的医用气体尾部设施应在同一楼层,并应隔离防火墙或防火隔断;
(2)区域闸阀使用侧应设置气压表,并安装在带保护的阀箱内,以满足紧急情况下闸阀操作的需要。
16、皱褶弯管不应用于医用氧气管道。
17、医用真空除污罐应位于医用真空管段最低点或缓冲罐人口侧,并应旁通或备用。
18、医用气体细菌过滤器除牙科湿式系统外,不得设置在真空泵排气端。
19、医用气体系统管道的设计使用寿命不得小于30年。
